検証結果｜一般社団法人クリーンレーザー工法協会

レーザー照射による金属組織への影響はあるの？

構造物の強度に与える影響はない。

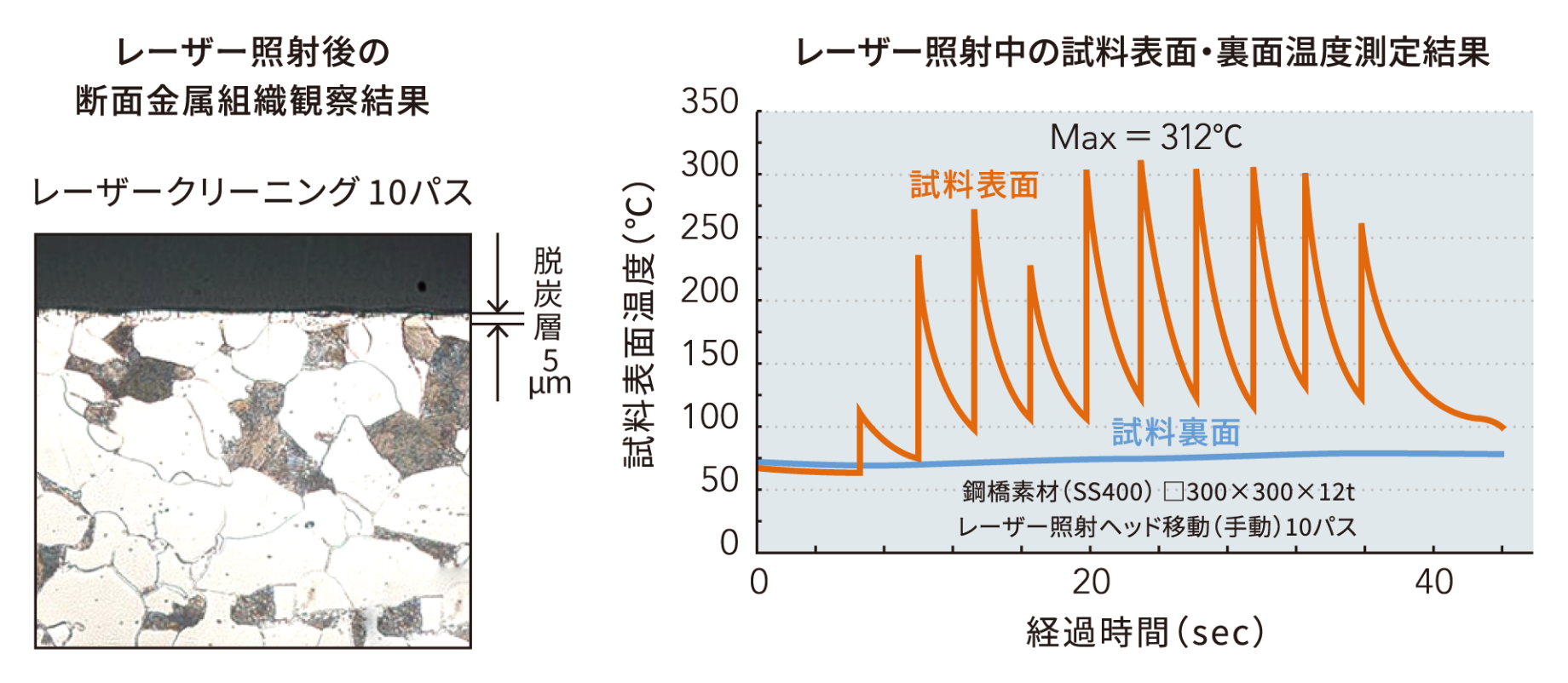

断面金属組織観察結果
▶︎ 約５μm程度の脱炭層が認められたが構造物の強度（疲労強度）に影響はない。
レーザー照射中の温度計測の結果
▶︎ 材料の常用使用温度以下、かつ裏面温度は80℃以下と入熱による影響はない。

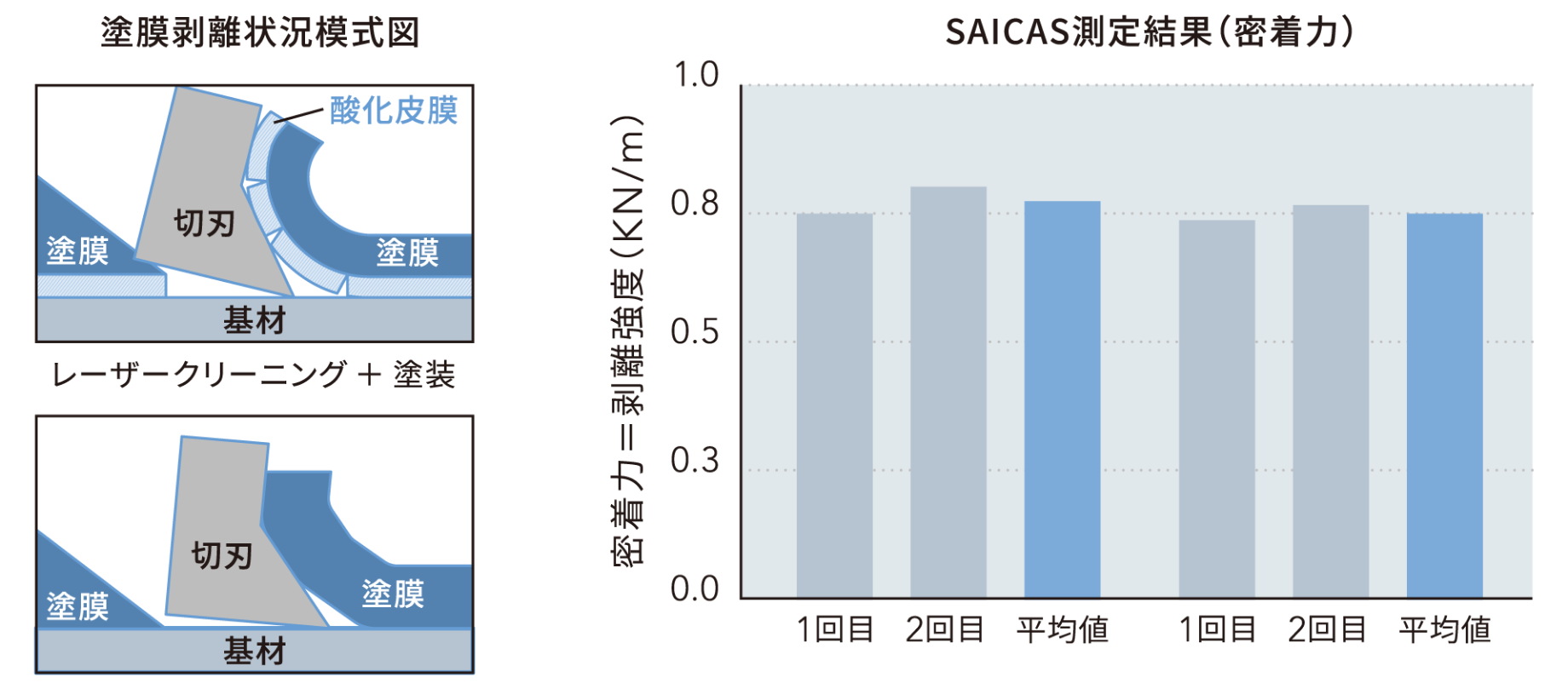

密着性は問題無い？

SAICASによる基材と塗膜の密着力は、ブラスト処理とレーザークリーニング処理と同程度で塗膜の密着性に問題はない。

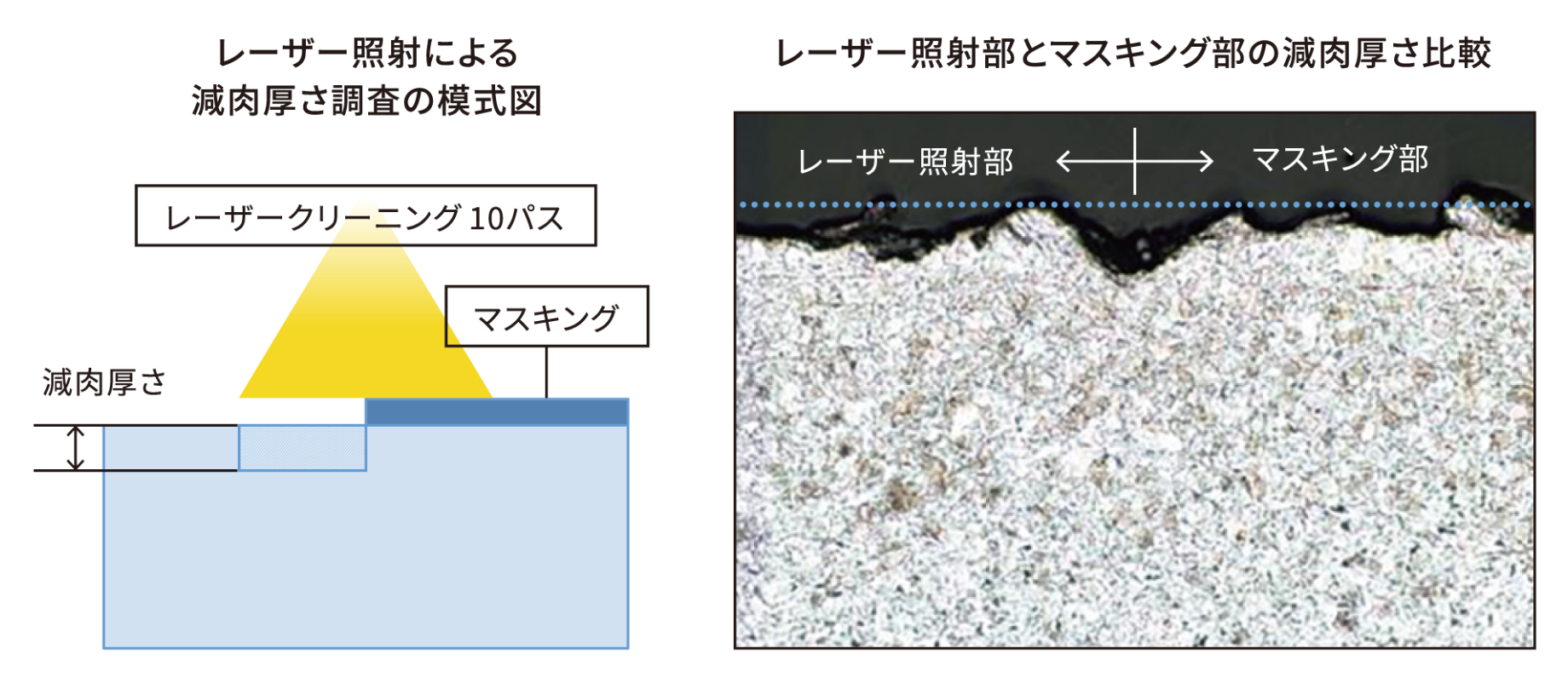

レーザー照射によるアンカーパターンへの影響？健全？（1/. ）

レーザークリーニングによる減肉およびアンカーパターンの形状変化は認められなかった。

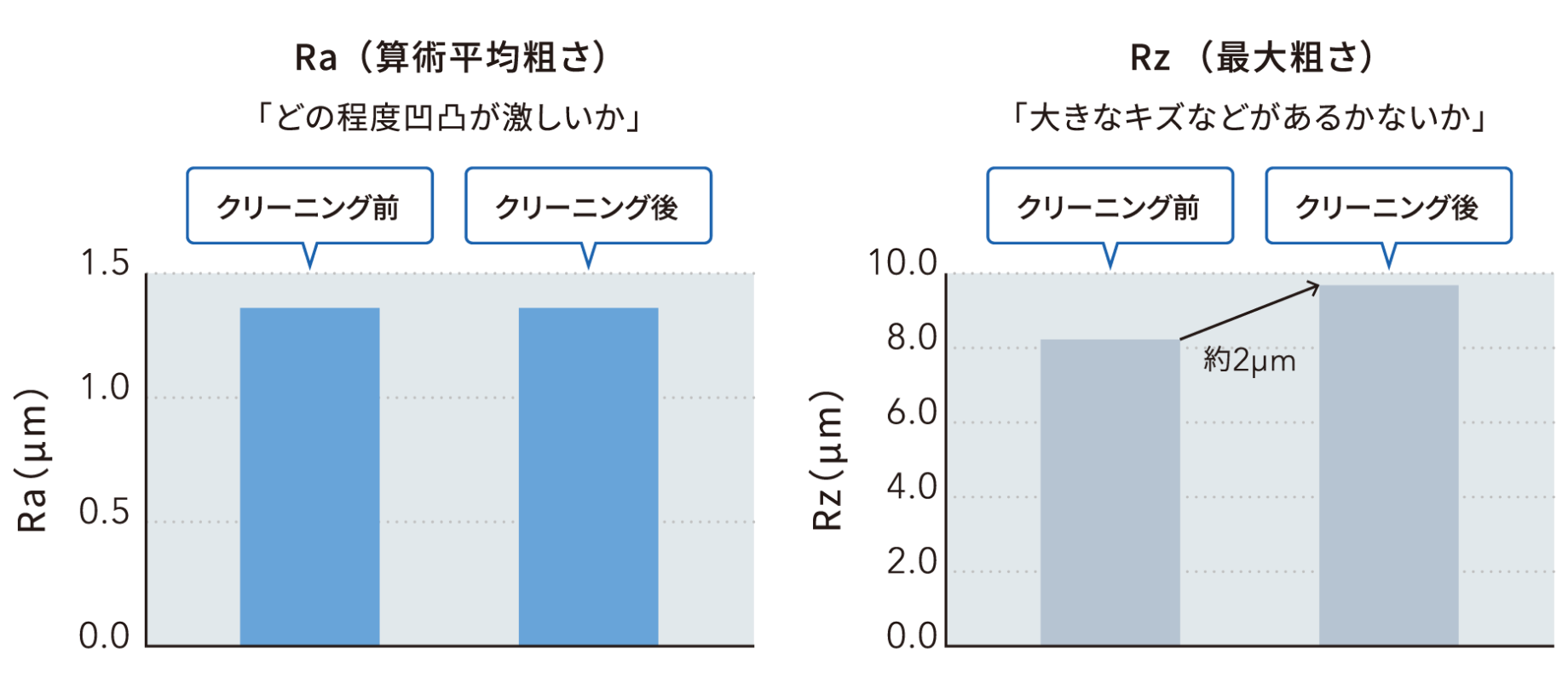

レーザー照射によるアンカーパターンへの影響？健全？（2/. ）

表面粗さ Ra （表面凹凸変化の激しさ）

▶︎ 同程度でアンカ－パターンに影響を与えない。
表面粗さ Rz （Raでは検出できなかった最大粗さ変化）
▶︎ 約２μm以下とアンカ－パターンに影響を与えない。

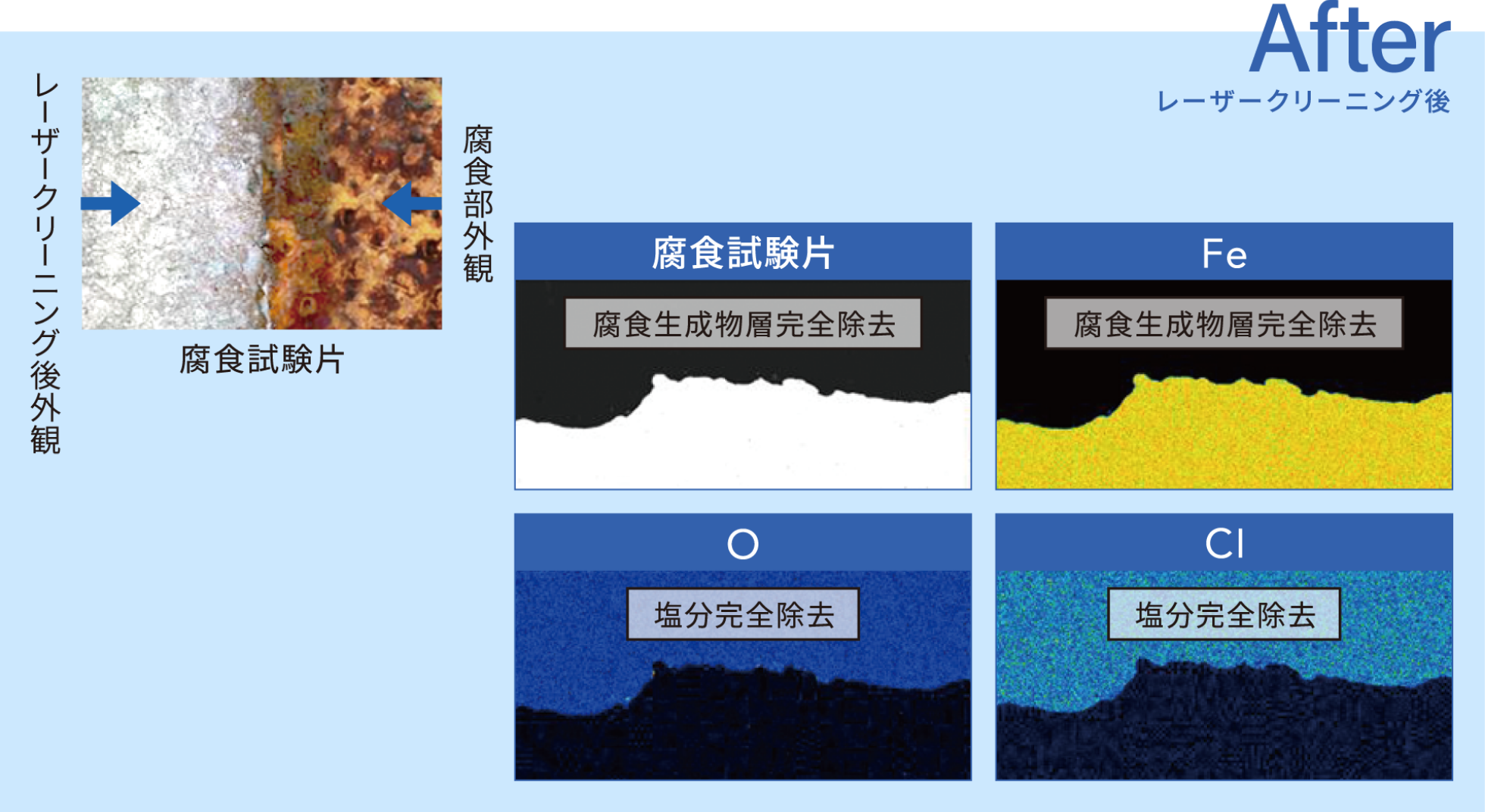

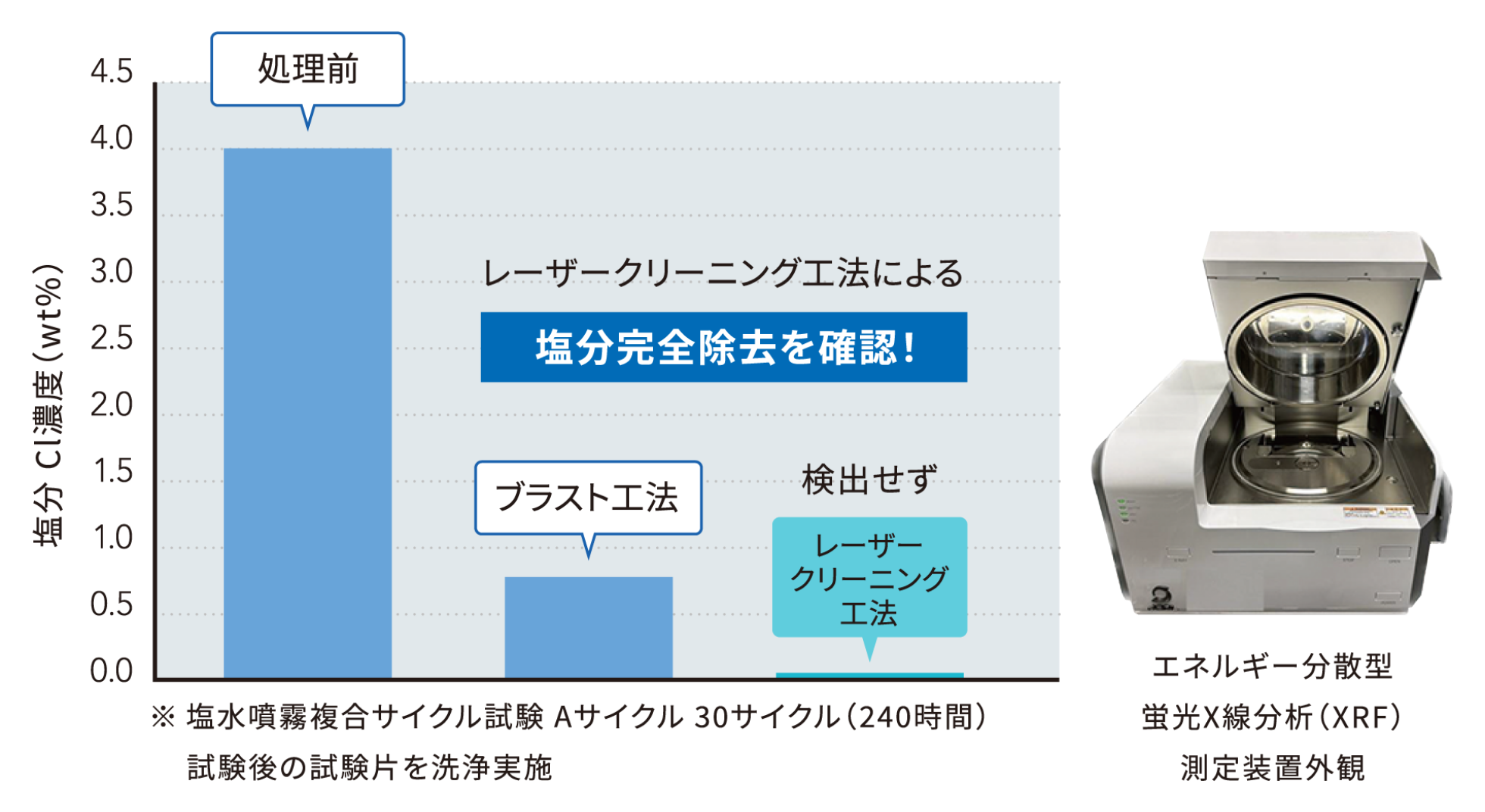

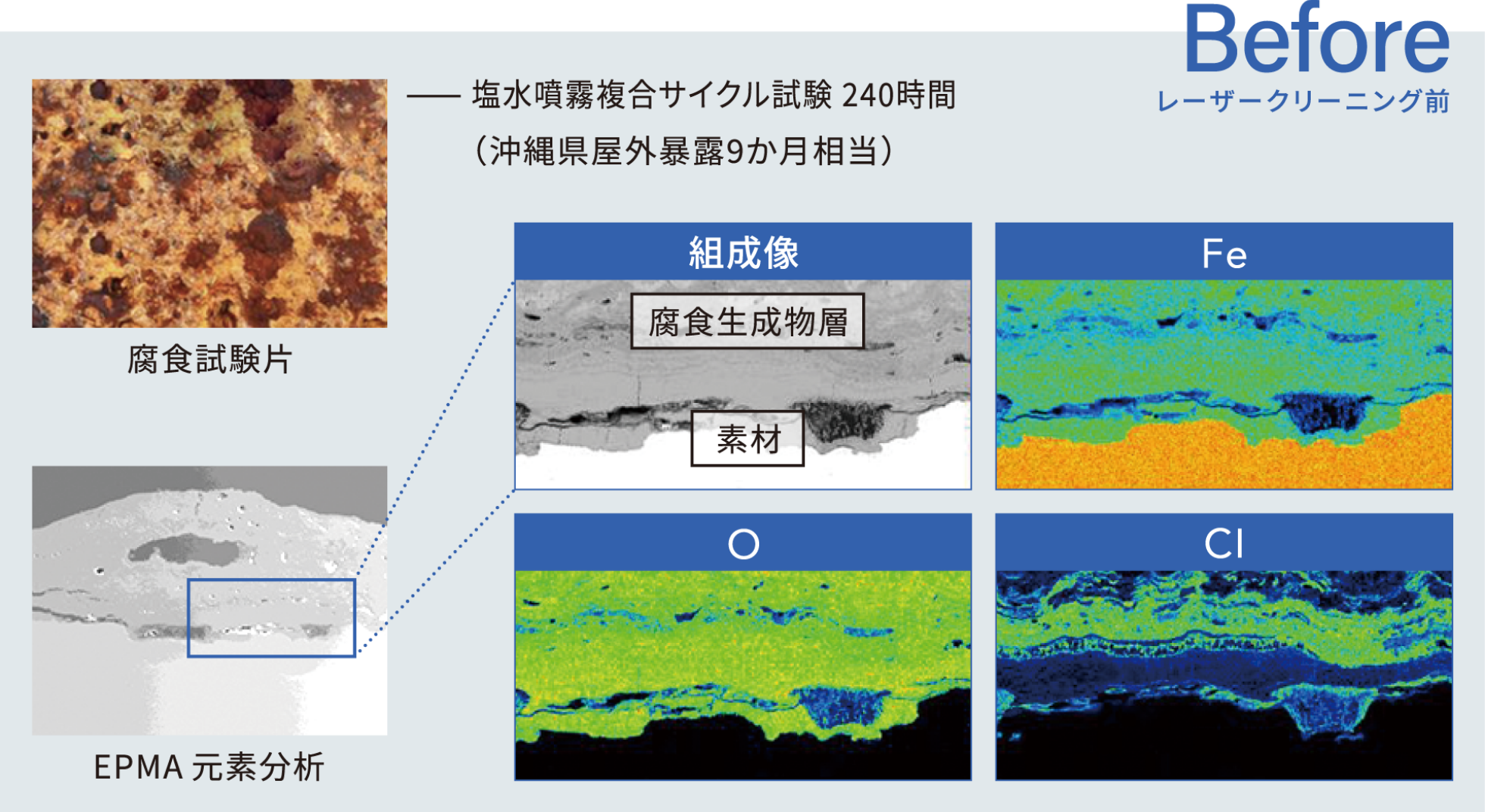

検証結果
