Set up

セットアップ

セットアップ・施工事例 セットアップ・施工事例

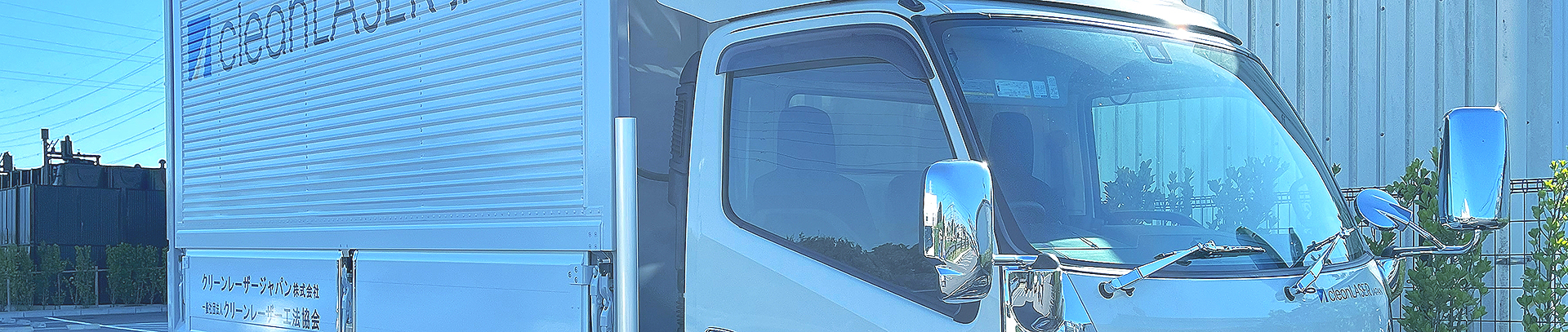

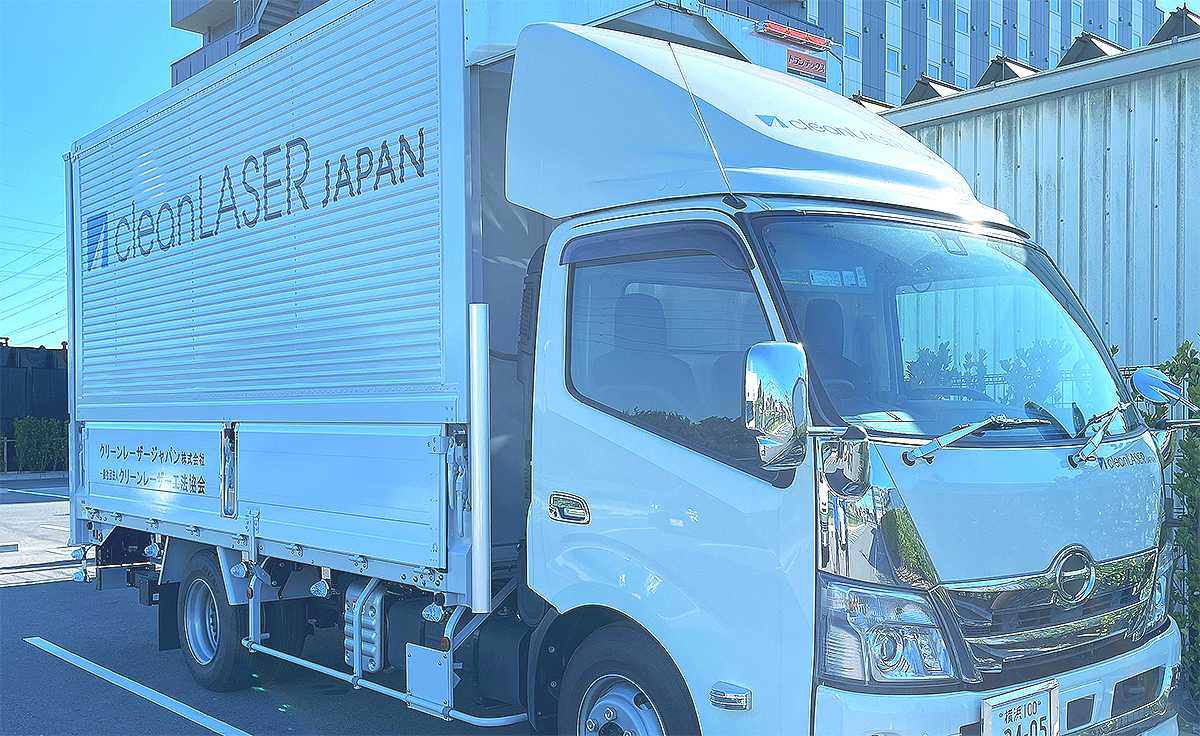

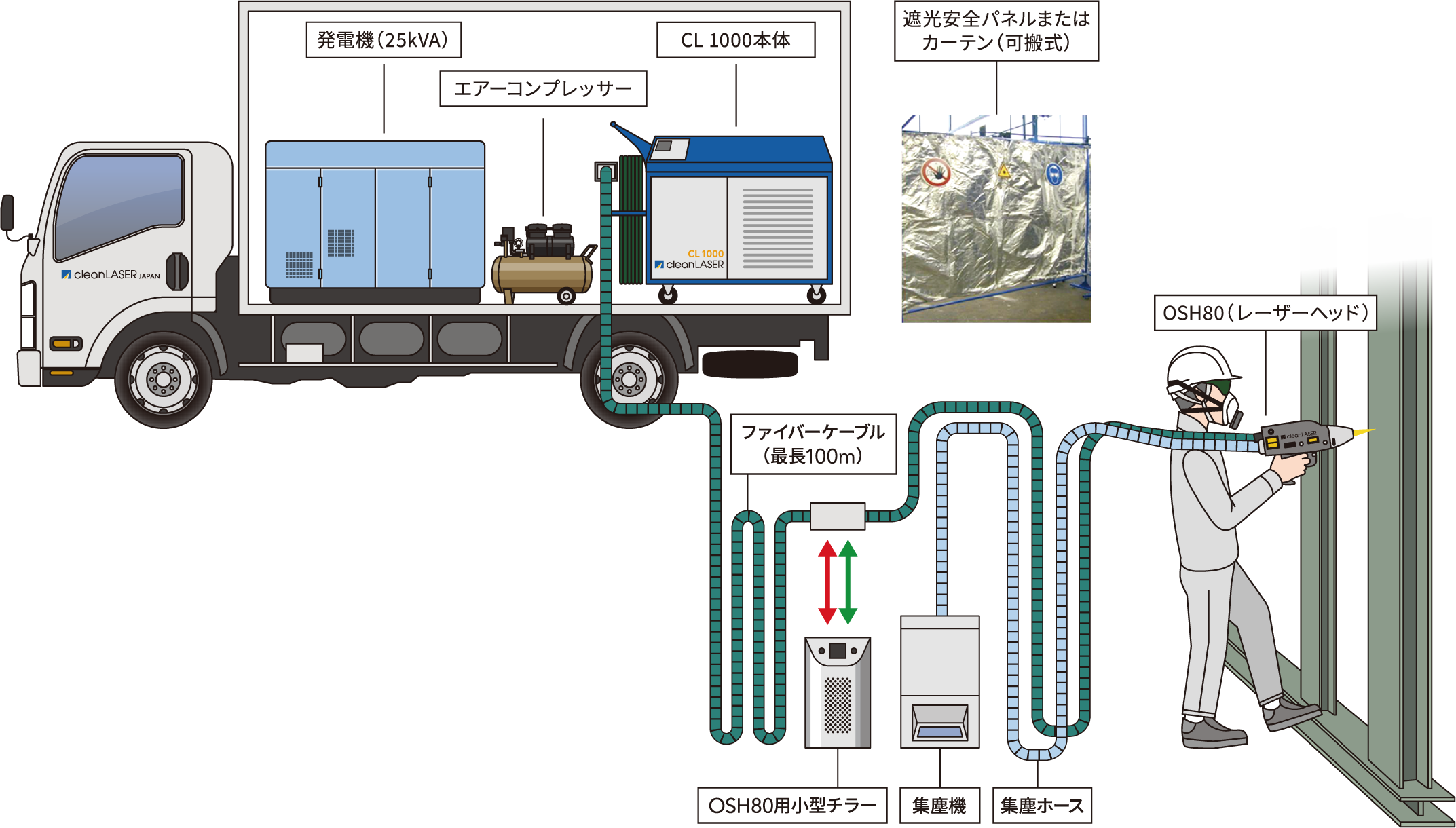

装置本体はトラック積載のままでOK!ファイバーケーブルを現場まで伸ばし、すぐ作業開始が可能！
※装置、発電等の配置は実際の積載車両（2t車、4t車）によって異なります。トラック以外でも積載は可能（鉄道系点検車等）
装置本体はトラック積載のままでOK!
ファイバーケーブルを現場まで伸ばし、
すぐ作業開始が可能！
主要装置 サイズ 重量 必要電源
CL1000
（高出力モデル）		 約W2700×D875
×H1436mm
※1		 約850g
※2		 200V三相（35A)
発電機（25kVA)
OSH80用
（ヘッド小型チラー）		 約W200×L350
×H360mm		 約1.5Kg 100V
集塵機 約W365×L680
×H740mm		 約15～70kg 200V三相
（12A)
エア
コンプレッサー		 30L 約10～20kg
（機種によって異なります）		 100V
※1 両側にヘッド設定時の最大寸法　 ※2 ファイバー長によって前後します
Works

施工事例

BEFORE
AFTER

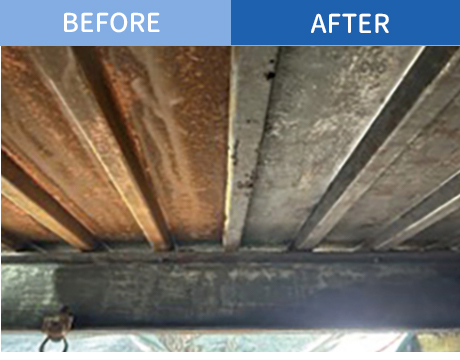

橋梁の塗装前作業（レーザーケレン）
　
金属素材を研磨しないクリーンレーザーシステム独自仕様により、 入熱の影響は言うまでもなく、減肉や強度変化なく溶接酸化膜・赤 錆除去が可能です。

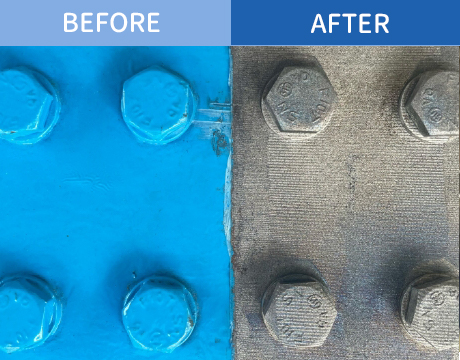

BEFORE
AFTER

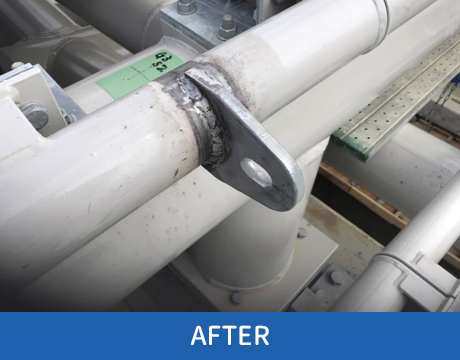

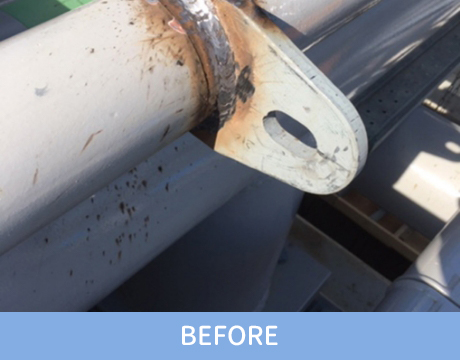

旧塗装幕剥離作業 （レーザーケレン）
　
金属素材・溶接部に対して、熱影響による応力変化やメカニカルダ メージがなく、塗装や錆を飛散物や廃棄物を抑えながら除去しま す。

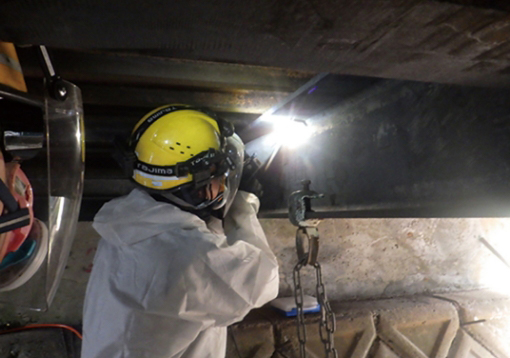

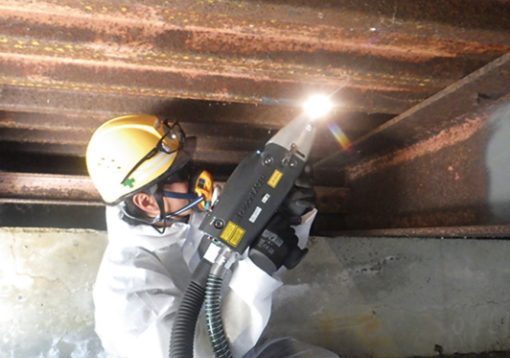

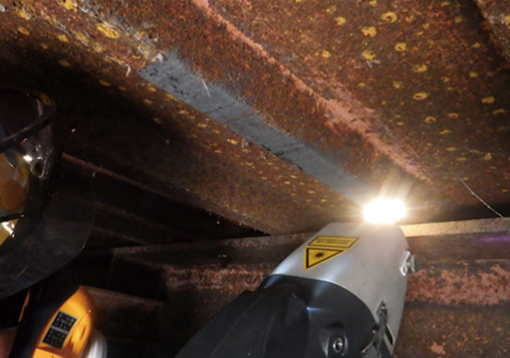

  • 施工事例
  • 施工事例
  • 施工事例
米国空軍・海軍にも型式承認され世界標準仕様として採用されるクリーンレーザーシステムは、粉塵の飛散や騒音、産業廃棄物の発生を抑え、作業環境・ 周辺環境の改善に貢献します。
※国交省含む施工実績詳細については協会にお問合せください
